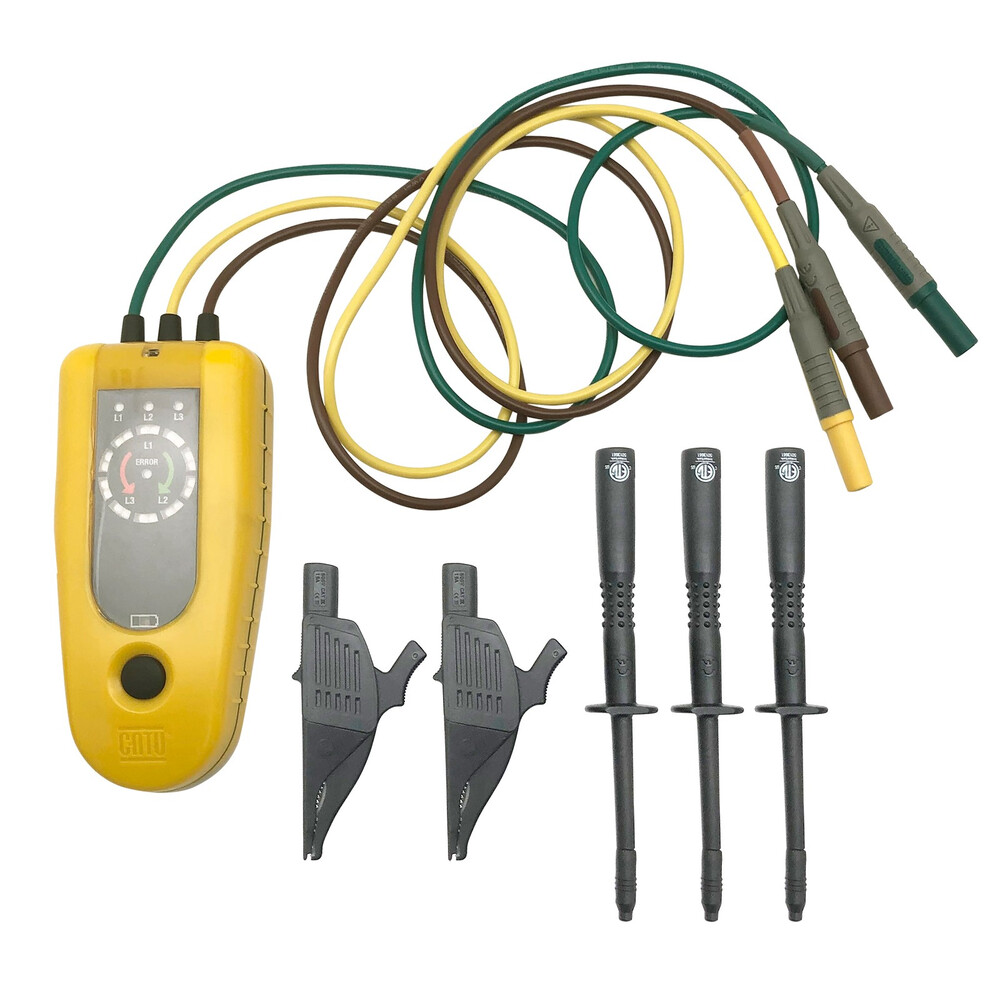

MS 153

MS-153MS-153

 MS-153

Normes
NF EN 61557-7 :2007, NF EN 61010-031 : 2015
Indicateur de champ tournant basse tension

Utilisation :

  • Indicateur de champ tournant opérationnel à partir de 25 V.
  • Il indique le sens de rotation du champ tournant (horaire et anti-horaire) par des indicateurs lumineux LEDs disposés en cercle et activités en mode « chenillard ».
  • Il fonctionne sur les groupes électrogènes.

Caractéristiques :

  • Mode de fonctionnement à 3 fils avec pointes de touches Ø4 mm IP2X équipées de bandes de contact.
  • Indication du sens de rotation par diodes LEDs (elles s’éclairent et s’éteignent en mode "chenillard") comme suit :
    • Rotation sens horaire : repérage par flèche verte "OK"
    • Rotation antihoraire : repérage par flèche rouge "INVERSE"

• Défaut : la diode repérée "DEFAUT" indique toute erreur de connexion (phase absente, neutre présent parmi les phases).
• Plage de tensions : 25 V - 440 V AC.
• Degré de résistance aux chocs : IK07.
• Humidité relative : 5 à 95%.

CAT IV - 600 V AC

Composition :

  • 1 indicateur de champ tournant.
  • 3 cordons fixes et leurs pointes de touches de couleurs vert, jaune, brun pointes (IP2X), détrompées avec fils souples 1,2 m.
  • 2 pinces crocodiles IP2X (noires), Ref. M-883957 (à l’unité).
  • 3 pointes de touche noires CAT IV 600 V - CAT III 1 000 V IP2X, Ref. M-883985 (x 3).
  • 1 étui de rangement semi-rigide, Ref. M-87476.
  • 1 notice d’utilisation intégrant un QR code pour accéder à une notice au format vidéo.

Fiche produit notice d’utilisation1

Brochure1

Vidéo
Référence Fréquence Catégorie Tension alternative Dimensions (mm) Poids (kg)
MS-153 50 & 60 Hz IV - 600 V 25 - 440 V 100 x 60 x 25 0,2

Produits Associés

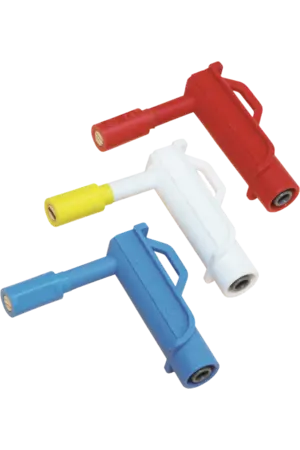

DX-03002

Adaptateurs magnétiques pour contrôles sur borniers à vis.

Consulter

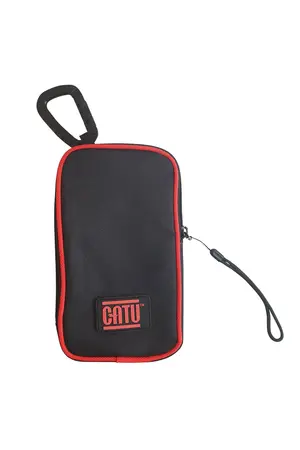

M-87476

Sacoche de rangement

Consulter

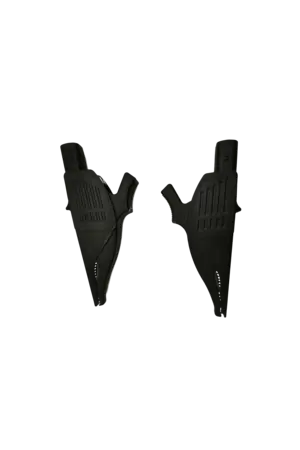

M-883957

Pinces crocodiles de sécurité IP2X

Consulter

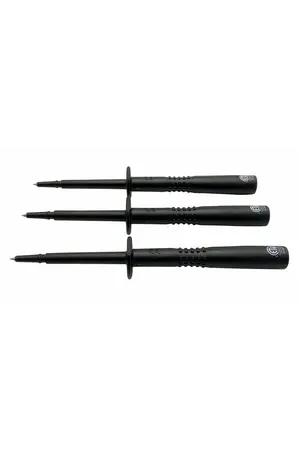

M-883985

Pointe de touche IP2X

Consulter

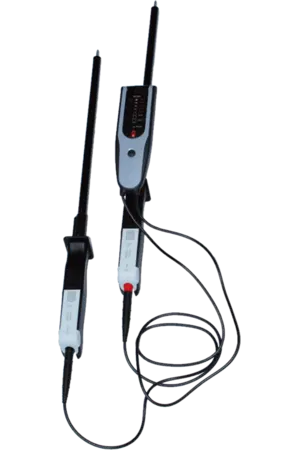

MS-8013

Antennes de contact pour DETEX & MS-153. Installations et boîtiers de trottoir

Consulter

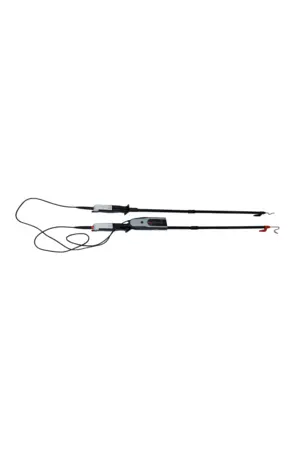

MS-8014

Antennes de contact pour lignes aériennes pour DETEX et MS-153

Consulter

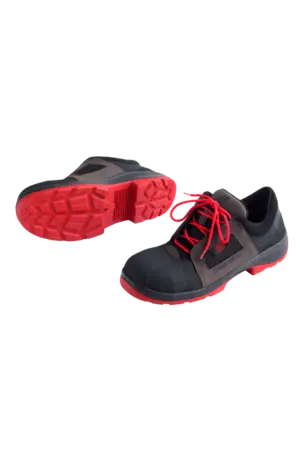

MV-226-..

Chaussures de sécurité à semelle isolante, modèle textile, version basse

Consulter

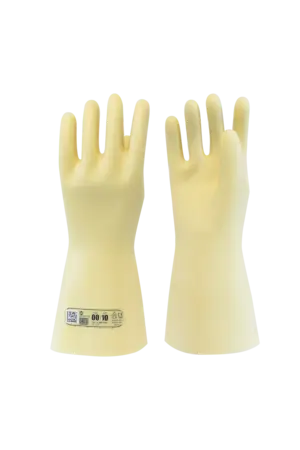

CG-05-.
